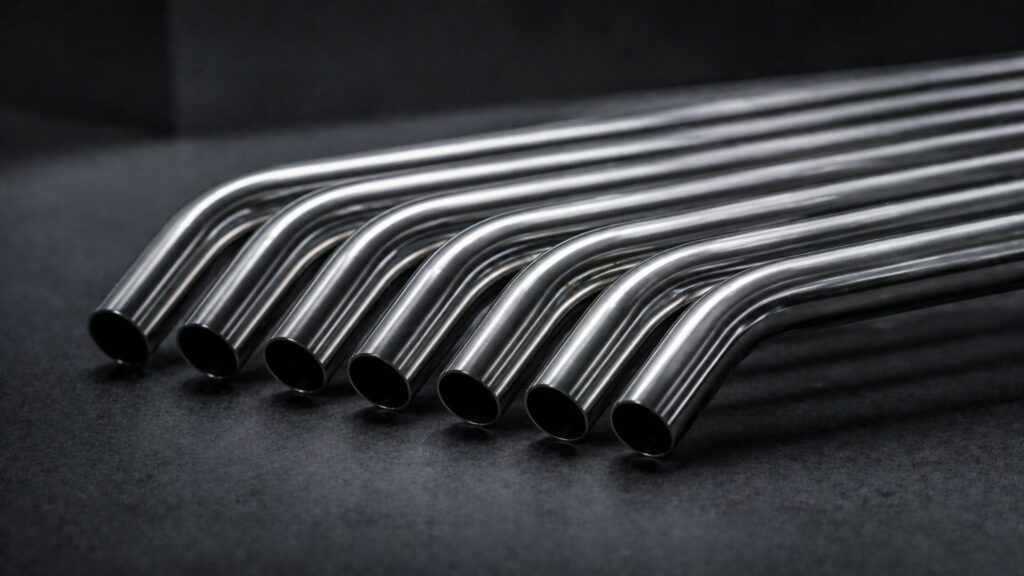

Cintrage de tubes à Angers
Cintrage de tubes à Angers – fabrication de composants métalliques selon plan
Service de cintrage de tubes et de profilés pour les entreprises d’Angers et de toute la France
POL-PROD réalise des tubes cintrés, des profilés formés et des pièces métalliques sur mesure en acier de construction, en acier inoxydable et en aluminium. Nous travaillons pour les constructeurs de machines, les fabricants d’équipements, les ateliers de métallerie et les entreprises qui externalisent la production de composants techniques.
Nous fabriquons à partir de plans cotés, de fichiers CAO, de documents PDF, DXF ou DWG et de croquis techniques. Les commandes peuvent concerner une pièce unique, un prototype, une petite série ou une production répétitive.
📧 info@pol-prod.eu
📞 +48 792 611 421
Cintrage de tubes à Angers préparé selon votre géométrie
Avant la mise en production, nous analysons tous les paramètres qui influencent la faisabilité et la qualité de la pièce. Nous vérifions notamment la nuance du matériau, le diamètre extérieur, l’épaisseur de paroi, les rayons, les angles, les longueurs droites et l’ordre des différents cintrages.
Nous pouvons fabriquer :
- des coudes simples,
- des pièces comportant plusieurs courbes,
- des composants avec des rotations entre les cintrages,
- des formes tridimensionnelles,
- des arcs et segments circulaires,
- des éléments destinés au soudage ou à l’assemblage.
Cette analyse permet de choisir la machine, l’outillage et la séquence d’opérations adaptés.
Cintrage de tubes pour équipements et constructions techniques
Les composants produits par POL-PROD sont destinés à être intégrés dans des machines, des installations et des ensembles métalliques. Ils peuvent notamment être utilisés pour fabriquer :
- des cadres tubulaires,
- des châssis et bâtis,
- des supports techniques,
- des convoyeurs,
- des équipements de manutention,
- des protections de machines,
- des poignées industrielles,
- des structures soudées,
- des éléments de lignes automatisées.
Selon les besoins, les pièces peuvent être livrées après cintrage ou préparées pour les étapes suivantes. Nous pouvons notamment prévoir la découpe à longueur, l’ébavurage, le perçage, le filetage ou la préparation des extrémités pour le soudage.
Procédés disponibles pour le cintrage de tubes
La méthode de fabrication est choisie selon la matière, le rayon, la section et la géométrie finale. Notre offre comprend notamment :
- le cintrage CNC de tubes,
- le cintrage avec mandrin intérieur,
- le cintrage de tubes ronds,
- le cintrage de profilés carrés et rectangulaires,
- le roulage de tubes et de profilés,
- la fabrication d’arcs et d’anneaux,
- la réalisation de pièces dans plusieurs plans,
- la production sur matière propre ou fournie,
- la fabrication de prototypes et de séries.
Le cintrage sur forme convient aux coudes et aux rayons définis. Pour les grandes courbes, les anneaux et les segments progressifs, nous utilisons le roulage sur galets.
Capacités techniques pour le cintrage de tubes et profilés
| Élément | Capacité maximale |
|---|---|
| Tubes en acier | Ø6–Ø88,9 mm |
| Tubes en acier inoxydable | Ø6–Ø88,9 mm |
| Tubes en aluminium | Ø6–Ø88,9 mm |
| Profilés en acier | 80 × 80 mm |
| Profilés en U | UPN 120 |
| Barres rondes | Ø50 mm |
| Plats | 120 × 10 mm |
La faisabilité dépend également de l’épaisseur de paroi, de la nuance du matériau, du rayon demandé et des distances entre les différentes courbes.
Nous vérifions aussi les longueurs droites aux extrémités et entre les cintrages. Elles doivent permettre le serrage, le positionnement et la rotation correcte de la pièce dans la machine.
Cintrage CNC de tubes pour prototypes et séries répétitives
Le cintrage CNC permet de programmer les longueurs d’avance, les angles et les rotations du tube entre les différentes opérations. Cette technologie facilite la fabrication de pièces complexes et de composants comportant plusieurs courbes dans différents plans.
Elle peut être utilisée pour un premier prototype, puis pour une petite ou grande série. Après validation de la pièce initiale, les paramètres peuvent être enregistrés et réutilisés lors des commandes suivantes.
Cette solution contribue à maintenir une géométrie stable et une bonne répétabilité entre les différents lots.
Cintrage de tubes avec mandrin pour limiter les déformations
Lors du cintrage, la section du tube peut s’aplatir ou se déformer, en particulier lorsque la paroi est relativement fine ou que le rayon est serré. Le mandrin soutient l’intérieur du tube dans la zone de mise en forme.
Cette méthode permet de :
- mieux conserver la section,
- réduire l’ovalisation,
- limiter les plis à l’intérieur du coude,
- obtenir une zone cintrée plus régulière.
Le type de mandrin et les autres outils sont sélectionnés selon le diamètre, l’épaisseur, la matière et le rayon à réaliser.
Cintrage de tubes en acier pour composants industriels
L’acier de construction est couramment utilisé pour les cadres, les bâtis, les supports et les éléments soudés. Nous adaptons les réglages à la nuance exacte du matériau, à son épaisseur et à la forme de la pièce.
Le retour élastique est pris en compte lors de la préparation de la machine. Les angles sont compensés afin d’obtenir la géométrie demandée après le relâchement du composant.
Nous pouvons acheter la matière conformément aux spécifications ou travailler sur des tubes fournis par le client.

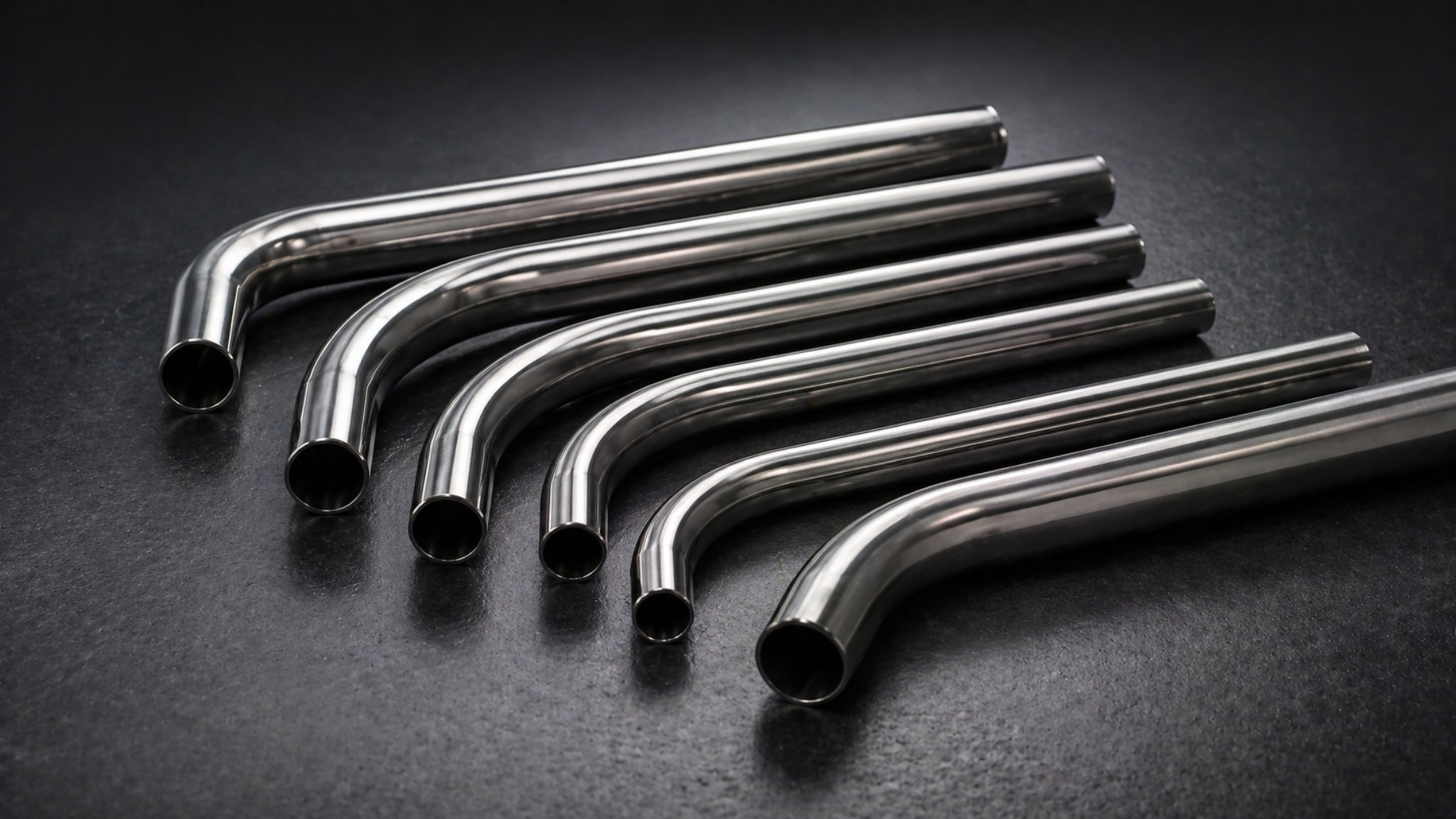

Cintrage de tubes en inox et en aluminium
Le cintrage de tubes en acier inoxydable nécessite des outils et des paramètres adaptés afin de limiter les marques, les plis et les déformations de surface. Ce matériau est choisi lorsque la résistance à la corrosion ou la qualité visuelle sont importantes.
Pour l’aluminium, nous tenons compte de l’alliage, de l’état de livraison, de l’épaisseur de paroi et du rayon. Sa sensibilité à l’écrasement et son retour élastique influencent directement les réglages.
Chaque demande est donc analysée individuellement avant la sélection du procédé et de l’outillage.
Contrôle qualité après le cintrage de tubes
Après fabrication, les composants peuvent être contrôlés par rapport au plan, au fichier CAO ou à une pièce de référence. Nous vérifions notamment les angles, les rayons réels, les longueurs droites, les dimensions principales et la position relative des courbes.
| Service | Disponibilité |
|---|---|
| Contrôle des angles de cintrage | oui |
| Contrôle des dimensions de la pièce | oui |
| Production de pièces unitaires | oui |
| Fabrication de prototypes | oui |
| Production en série | oui |
| Travail sur le matériau du client | oui |
| Production selon un plan technique | oui |
Pour les productions répétitives, le contrôle porte également sur la stabilité du processus et la conformité des pièces successives.
Documentation utile pour un projet de cintrage de tubes
Pour vérifier la faisabilité et préparer une offre, nous recommandons de transmettre :
- un plan PDF ou un croquis entièrement coté,
- un fichier DXF ou DWG,
- la nuance exacte du matériau,
- le diamètre extérieur ou la section du profilé,
- l’épaisseur de paroi,
- les rayons et les angles,
- les distances entre les cintrages,
- les longueurs droites,
- la longueur totale,
- la quantité souhaitée.
Pour les pièces tridimensionnelles, un fichier CAO facilite la vérification des rotations et de la position des différentes courbes.
Lorsque la matière est fournie par le client, elle doit être droite, non endommagée et suffisamment longue pour permettre son serrage correct dans la cintreuse.
Questions fréquentes sur le cintrage de tubes à Angers
Pouvez-vous réaliser une pièce comportant plusieurs cintrages ?
Oui. Nous fabriquons des composants avec plusieurs rayons, angles et rotations, y compris des formes tridimensionnelles.
Acceptez-vous les prototypes et les pièces unitaires ?
Oui. Nous réalisons des pièces uniques, des prototypes, des petites séries et des productions récurrentes.
Une référence validée peut-elle être reproduite plus tard ?
Oui. Les paramètres CNC peuvent être enregistrés et réutilisés lors d’une nouvelle commande.
Pouvez-vous travailler sur la matière fournie par le client ?
Oui. Nous vérifions auparavant sa nuance, ses dimensions, son état et la longueur disponible pour le serrage.
Réalisez-vous également le roulage de tubes ?
Oui. Le roulage est utilisé pour les grandes courbes, les arcs, les anneaux et les rayons progressifs.
Demander une offre de cintrage de tubes à Angers
Envoyez-nous votre plan, votre fichier CAO ou un croquis coté avec les informations concernant la matière, les dimensions, les rayons et le nombre de pièces. Nous analyserons la géométrie, vérifierons la faisabilité et préparerons une offre correspondant à votre projet.
